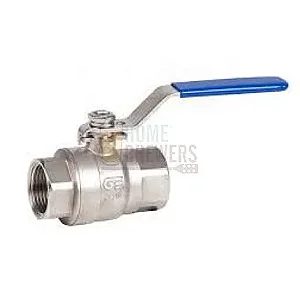

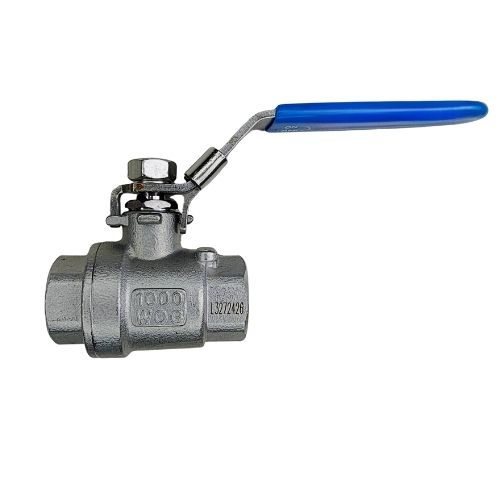

Válvula Esfera em Aço Inox 304 Bipartida 1/2" BSP
Visão Geral
A Válvula Esfera Bipartida em Aço Inox 304 (com bitola de 1/2") é a comporta mecânica definitiva para o controle hidrodinâmico no lado quente (hot side) da cervejaria artesanal e operações de adega. Substituindo as frágeis e oxidáveis válvulas de latão niquelado, este equipamento de grau sanitário é projetado para suportar o estresse contínuo de gradientes térmicos brutais e químicos agressivos. O seu design bipartido permite a desmontagem estrutural da peça para manutenção, tornando-a a interface de escoamento primária e inegociável para caldeirões de brassagem, bombas centrífugas e sistemas de transferência pesada.
Especificações Técnicas
-
Matriz Metalúrgica (Aço Inox AISI 304): Usinada em liga austenítica de alta resistência. Esta estrutura oferece imunidade quase absoluta à corrosão provocada pelo baixo pH do mosto em ebulição e não sofre degradação ou descascamento quando exposta a soluções CIP agressivas (como Soda Cáustica a quente ou Ácido Peracético).
-
Mecânica de Fluxo (Obturador Esférico): O gerenciamento de vazão é executado por uma esfera perfurada de aço polido, flutuando entre dois anéis de vedação de PTFE (Teflon). Totalmente aberta (alavanca paralela ao fluxo), ela entrega uma passagem plena (escoamento laminar com perda de carga quase nula). Totalmente fechada (alavanca a 90 graus), estanca o fluido com precisão hermética sob alta pressão.
-
Arquitetura de Corpo (Bipartida): O corpo da válvula é fundido em duas seções que são rosqueadas firmemente uma à outra e seladas. Essa engenharia estrutural permite que a válvula seja separada ao meio na bancada utilizando duas chaves de boca, expondo completamente a esfera e o teflon para substituição das vedações ou limpeza pesada.
-
Interface de Acoplamento (Rosca 1/2" BSP): A furação de meia polegada no padrão BSP (British Standard Pipe) é a bitola universal das cervejarias de bancada, garantindo compatibilidade direta com niples soldados, conexões Camlock, espigões industriais e luvas de panela.
Aplicações Recomendadas
-
Terminal de Saída de Panelas: A aplicação matriz. Instalada na furação inferior das panelas de Água Quente (HLT), Mosturação (MLT) e Fervura, conectada internamente a bazookas ou fundos falsos para controlar a clarificação e o escoamento.
-
Restritor de Fluxo em Bombas Magnéticas: A tática mecânica vital para sistemas HERMS/RIMS. Instalada estritamente na via de recalque (saída) da bomba, permitindo o estrangulamento milimétrico da vazão durante a recirculação para não compactar a cama de grãos (stuck mash).
-
Controle de Admissão em Chillers: Posicionada na entrada da rede de água da sua serpentina ou trocador de calor de placas para regular a velocidade do contra-fluxo e cravar a temperatura de saída do mosto.
Dica de Manutenção e Uso:
Do ponto de vista da termodinâmica térmica e do rigor microbiológico, o perigo oculto na operação deste equipamento reside no espaço morto (volume morto) da cavidade interna da esfera.
Quando você fecha a válvula completamente, o "furo" da esfera aprisiona uma pequena quantidade de líquido dentro do corpo de inox. Se isso acontecer na panela de fervura fria ou durante a sanitização, esse líquido estagnado vira um incubador violento para biofilmes de contaminação cruzada. A regra de ouro na sanitização e no ciclo de limpeza (CIP) de qualquer válvula esfera é deixá-la entreaberta (em um ângulo de 45 graus). Essa posição semi-aberta expõe as ranhuras laterais da esfera, permitindo que a água fervente ou a solução de Ácido Peracético inunde e esterilize a cavidade oculta atrás do Teflon.
Na mecânica de fluidos, lembre-se: jamais utilize uma válvula como restritor na via de sucção (entrada) de uma bomba centrífuga/magnética. Restringir a entrada criará um vácuo severo, cavitando a bomba e correndo o risco de fundir o motor. A válvula operando como controle de fluxo deve estar sempre posicionada na saída (recalque) do fluxo.
